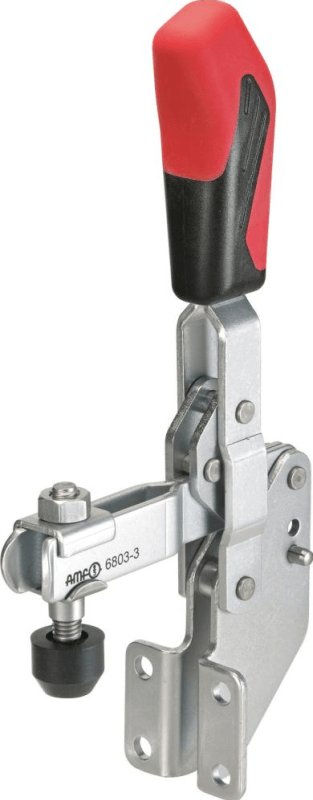

AMF Senkrechtspanner mit Winkelfuß, Größe 3, verzinkt, mit ergonomischem Handgriff
Senkrechtspanner, mit Winkelfuß• Verzinkt • Niete aus rostfreiem Stahl • Ab Größe 1 einsatzgehärtete Lagerbuchsen • Lagerstellen gefettet • Offener Haltearm • Ergonomischer Handgriff aus rotem, ö
mehr erfahren
Meesenburg Artikelnummer: 6602023797
Meesenburg Artikelbezeichnung:
AMF SENKRECHTSPANNER MIT WINKELFUSS 6803 GR.3 90332
Hersteller Artikelnr.:
4020772090333
EAN:
4020772090333
Produkteigenschaften
Produkteigenschaften
Beschreibung
Senkrechtspanner, mit Winkelfuß
• Verzinkt
• Niete aus rostfreiem Stahl
• Ab Größe 1 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Zur seitlichen Montage
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Produkteigenschaften
Produkteigenschaften

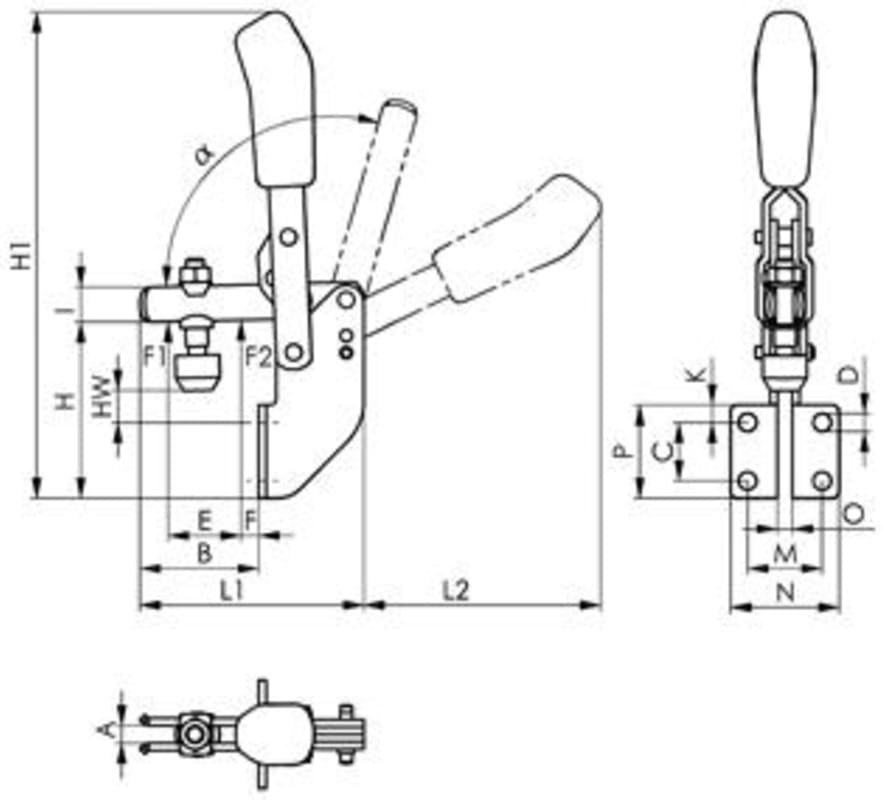

Senkrechtspanner mit Winkelfuß, Niete aus rostfreiem StahlDie in einsatzgehärteten Lagerbuchsen laufen, platzbedingt nicht bei Größe 1. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube. Zur seitlichen Montage. Verzinkt und passiviert.Maßtabelle:Größe A B C D E F H H1 HW min. HW max. I K L1 L2 M N O P alpha alpha*1 5 34,5 14 4,5 18 7 45 125 2,5 9,0 10 10 61 58 20,0 30,0 5 30 98° -2 6 41,0 20 6,1 25 6 60 167 7,5 15,5 12 6 77 81 25,5 37,0 5 32 105° 60°3 8 63,0 24 6,5 37 11 71 223 9,0 17,5 18 7 111 112 28,5 42,5 6 38 105° 60°4 10 84,0 32 8,5 54 11 102 280 11,0 40,0 20 54 141 129 32,0 52,0 8 96 105° 60° Größe 2 auch in Ausführung "nicht rostender Stahl" lieferbar.
Gewicht
400 g
Marke
AMF
