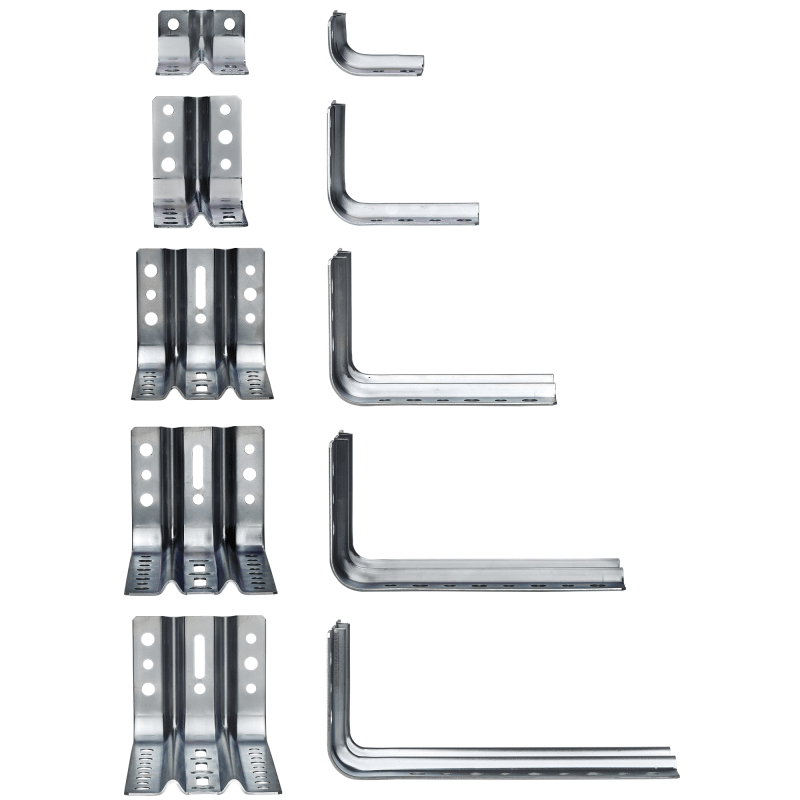

blaugelb Montagewinkel

mehr erfahren

Länge

Höhe

Meesenburg Artikelnummer:

Verkaufseinheit

Neuer Preis:

Ihre gewählte Anzahl liegt zwischen 2 Basiseinheiten ()

Minimale Mengenanforderungen für das Produkt sind nicht erfüllt

Maximale Mengenanforderungen für das Produkt sind nicht erfüllt

Was würden Sie gerne hinzufügen? :

Produktvorteile

VIELSEITIGE ANWENDUNG – Geeignet für Innen- und Außenbefestigungen mit sicherer Kraftübertragung bei Neubau und Renovierung.

FLEXIBLE MONTAGE – Langlöcher ermöglichen präzise Fixierung und einfache Ausrichtung der Montagewinkel.

VARIABLE LOCHANORDNUNG – Versetztes Lochbild ermöglicht flexible Anpassung an unterschiedliche Fußbodenhöhen von 40 bis 360 mm.

STATISCHE SICHERHEIT – Montagewinkel sind nach RAL LZM Kap. 5 statisch bemessbar für Sog- und Druckkräfte.

ROBUSTE KONSTRUKTION – Montagewinkel gewährleisten dauerhafte Stabilität bei verschiedenen Lastanforderungen.

Produkteigenschaften

Beschreibung

Die Befestigung von Fensterelementen unterliegt hohen Anforderungen bezüglich der Kraftübertragung aus Windlasten, Eigenlasten der Bauelemente, Nutzlasten bis hin zu Sonderlasten. Die Verbindungen der zu verwendenden Befestigungs- und Verbindungsmittel müssen hinsichtlich der objektspezifischen Anforderungen statisch bemessbar sein. Siehe „RAL LZM Kap. 5“ (Stand 03/2014). Dieser Anforderung gemäß dem anerkannten Stand der Technik unterliegen auch blaugelb Montagewinkel in Ihrer vielfältigen Anwendung.

Anwendungsgebiete:

Zur Innen liegenden, kraftübertragenden Befestigung
Zur Aussen liegenden, kraftübertragenden Befestigung
Übertragung von vertikalen und horizontalen Kräften in Fensterebene
Übertragung von horizontalen Kräften senkrecht zur Fensterebene
Sichere Elementenbefestigung im Neubau und Renovierung

Hinweis: Gekoppelte Profile (z.B. obere /untere Blendrahmenverbreiterungen wirken statisch wie ein Gelenk. Um diesem entgegen zu wirken muss ein tragfähiges „ Widerlager“ bei der Montage erstellt werden. Siehe auch Anforderungen aus „RAL LzM Kap. 5“ , Montagevorgaben der Fenster-Profilsysteme und Rollladenlieferanten.

Material

Umweltzeichen

Marke

blaugelb

Produkteigenschaften

Verschiedene Lochdurchmesser zur Aufnahme von Schrauben/Dübelsystemen in unterschiedlichen Verankerungsgründen / massiven Wandbildnern
Hohe Flexibilität der Befestigungspunkte in Bauelement/ Baukörper durch versetztes Lochbild
Durchgehende Ausstattung des Lochbildes ermöglicht stets die Einhaltung des geforderten Randabstände der Schraubbefestiger im Wandbildner
Langlöcher zur Justierung des Verbindungsmittel in zwei Ebenen und zur Aufnahme von Bauwerkstoleranzen
Hoher Korrosionsschutz
Statisch bemessbar zur Nachweisführung der Befestigung durch umfangreiche Prüfserien
Diverse Schenkellängen der Winkel bieten großes Einsatzspektrum
Winkel beidseitig verwendbar – angepasst auf die jeweilige Bausituation
Werkseitige Profilierung der Winkel erlaubt hohe Kraftaufnahme und Verformungswiderstände
Bequem justieren und sicher befestigen
Sichere Befestigung auch bei hohen Elementgewichten
Für die Befestigung von absturzsichernden Elementen geprüft
Versetztes Lochbild jeweils in 8,0 mm und 10,5 mm, damit ist gewährleistet, dass die Verschraubung nicht auf die Stahlarmierung trifft
Langlöcher zur Fixierung und Ausrichtung
Langlöcher zur Fixierung und Ausrichtung in vertikaler und horizontaler Richtung
Leichtes an modellieren der Abdichtungsfolien
