Beschreibung

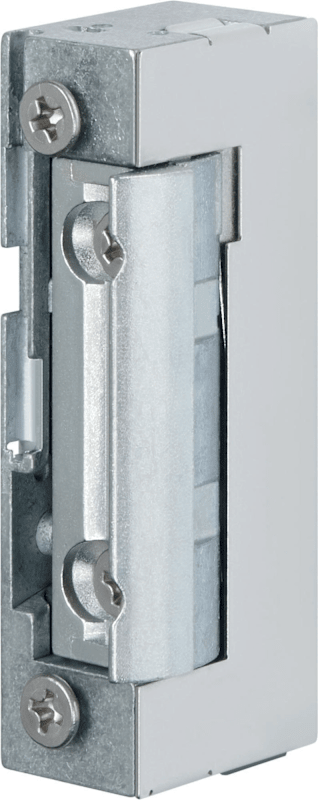

effeff, Türrahmen-Elektro-Türöffner, Modellnummer: 118

Produkteigenschaften

technische Daten

• Türöffner Spannung: 10-24 V AC/DC
• Verstellbare Falle (FF, FaFix®): Ja
• Arbeitsstrom: Ja
• Dauerstromfest: 11-13 V DC
• Nennwiderstand: 43 Ohm
• Stromaufnahme 12 V AC: 250 mA
• Stromaufnahme 12 V DC (stabilisiert): 280 mA
• Stromaufnahme 24 V AC: 500 mA
• Stromaufnahme 24 V DC (stabilisiert): 560 mA
• Festigkeit gegen Aufbruch: 3750 N
• Höhe: 66 mm
• Breite: 16 mm
• FaFix® Verstellbereich: 3 mm
• Falleneingrifftiefe: 5,5 mm
• Betriebstemperaturbereich: -15 °C bis +40 °C
• Einbaulage: senkrecht und waagerecht
• Lastzyklen werksinterne Prüfung: 250000
• Max. Fallenvorlast AC: 200 N
• Max. Fallenvorlast DC (stabilisiert): 50 N
• Für Feuerschutztüren geeignet: Nein
• Tiefe: 25,5 mm

Produkteigenschaften

• Ausführung: ohne Schließblech
• Bauform: symmetrisch
• Ergänzung: mit verstellbarer Falle, mit elektrischer Dauerentriegelung
• DIN-Richtung: DIN Links-Rechts
• Einbaulage: senkrecht, waagerecht
• Entriegelung: ohne
• Funktion: Arbeitsstrom
• Kompatibel: zu Standard Einsteckschloss, zu Standard Schließblech, Befestigungsart: zum Einlassen
• Öffnerbreite: 16 mm
• Öffnerhöhe: 66 mm
• Öffnertiefe: 25,5 mm
• Verstellbereich Falle: 3 mm
• Spannung min.: 10 V, Spannung max.: 24 V, Spannungsart: AC/DC
• Dauerstromfest DC min.: 11 V, Dauerstromfest DC max.: 13 V
• Stromanschluss: klemmbar, steckbar
• Stromart: AC/DC
• Stromaufnahme AC bei 12V: 250 mA
• Stromaufnahme AC bei 24V: 500 mA
• Stromaufnahme DC bei 12V: 280 mA
• Stromaufnahme DC bei 24V: 560 mA
• Fallenvorlast AC max. bei 12V: 200 N
• Fallenvorlast AC max. bei 24V: >350 N
• Fallenvorlast DC max. bei 12V: 50 N
• Fallenvorlast DC max. bei 24V: 200 N
• Aufbruchfestigkeit: 3750 N
• Betriebstemperatur min.: -15 °C, Betriebstemperatur max.: 40 °C
• Nennwiderstand: 43 O
• Falleneingrifftiefe: 5,5 mm
• Türart: Abschlusstür, Türausprägung: Türe gefälzt, Türe stumpf, Türflügelanzahl: einflügelig
• Rahmenwerkstoff: Holz, Aluminium, Kunststoff
• Zulassung: entsprechende Standard Zulassung, Norm: DIN EN 14846


Richtung

Universal

Spannung (elektrischer Türöffner)

10 - 24 Volt

Breite

16 mm

Tiefe

25.5 mm

Höhe

66 mm

Marke

effeff
