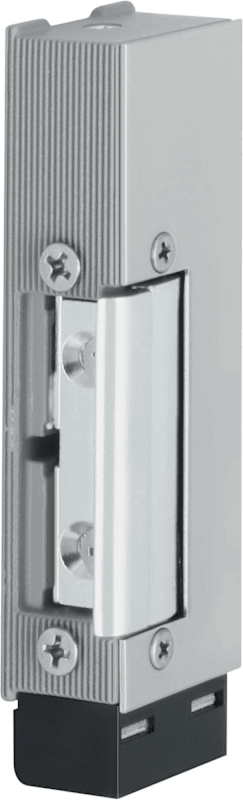

FH-TÜRÖFFNER 142 U FAFIX 12/24 V, O.BL. LS. 142U........Q34
effeff FH-Türöffner 142U; Befestigungsart: zum Einlassen; Bauform: asymmetrisch; Einbaulage: waagerecht,senkrecht; Entriegelung: ohne; Einsatzbereich: Türrahmen; Basis: FH-Türöffner; Ausführung: ohne
mehr erfahren
Meesenburg Artikelnummer: 0000218092
Meesenburg Artikelbezeichnung:
FH-TÜRÖFFNER 142 U FAFIX 12/24 V, O.BL. LS. 142U........Q34
Hersteller Artikelnr.:
142U--------Q34
EAN:
4042203156371
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
effeff FH-Türöffner 142U; Befestigungsart: zum Einlassen; Bauform: asymmetrisch; Einbaulage: waagerecht,senkrecht; Entriegelung: ohne; Einsatzbereich: Türrahmen; Basis: FH-Türöffner; Ausführung: ohne Schließblech; Funktion: Arbeitsstrom; DIN-Richtung: DIN Links; Spannungsart: AC/DC; Betriebstemperatur min.: -15 °C; Ergänzung: mit verstellbarer Falle,verstellbar,mit elektrischer Dauerentriegelung,mit Diode,mit Fixrillen; Betriebstemperatur max.: 40 °C; Stromanschluss: klemmbar,steckbar; Zulassung: für Feuerschutz; Öffnerbreite: 21 mm; Öffnerhöhe: 103 mm; kompatibel: zu Standard Schließblech; Öffnertiefe: 28 mm; Verstellbereich Falle: 4 mm; Aufbruchfestigkeit: 6.500 N; Spannung min.: 12 V; Spannung max.: 24 V; Türart: Abschlusstür; Türflügelanzahl: einflügelig; Türausprägung: Türe gefälzt,Türe stumpf; Rahmenwerkstoff: Holz,Aluminium,Kunststoff; Stromaufnahme AC bei 12V: 130 mA; Stromaufnahme AC bei 24V: 70 mA; Stromaufnahme DC bei 12V: 210 mA; Stromaufnahme DC bei 24V: 105 mA; Fallenvorlast AC max.: 50 N; Fallenvorlast DC max.: 10 N; Nennwiderstand bei 12V: 57,5 O; Nennwiderstand bei 24V: 230 O; Norm: DIN EN 14846; Zusatzinformation: 12/24 Volt umschaltbar für AC und DC Betrieb
Produkteigenschaften
Technische Daten
- Spannung: 12 - 24 V AC/DC
- Verstellbare Falle (FF, FaFix®): Ja
- Verstellbarer Türöffner (F, Fix®): Ja
- Arbeitsstrom: Ja
- Suppressordiode: Ja
- Betriebsnennspannung Toleranzbereich 12 V: ± 1 V
- Betriebsnennspannung Toleranzbereich 24 V: ± 2 V
- Nennwiderstand 12 V: 58 Ohm
- Nennwiderstand 24 V: 230 Ohm
- Stromaufnahme 12 V AC: 130 mA
- Stromaufnahme 24 V AC: 70 mA
- Stromaufnahme DC (50% Restwelligkeit) 12 V: 190 mA
- Stromaufnahme DC (50% Restwelligkeit) 24 V: 100 mA
- Stromaufnahme 12 V DC (stabilisiert): 210 mA
- Stromaufnahme 24 V DC (stabilisiert): 105 mA
- Festigkeit gegen Aufbruch: 6500 N

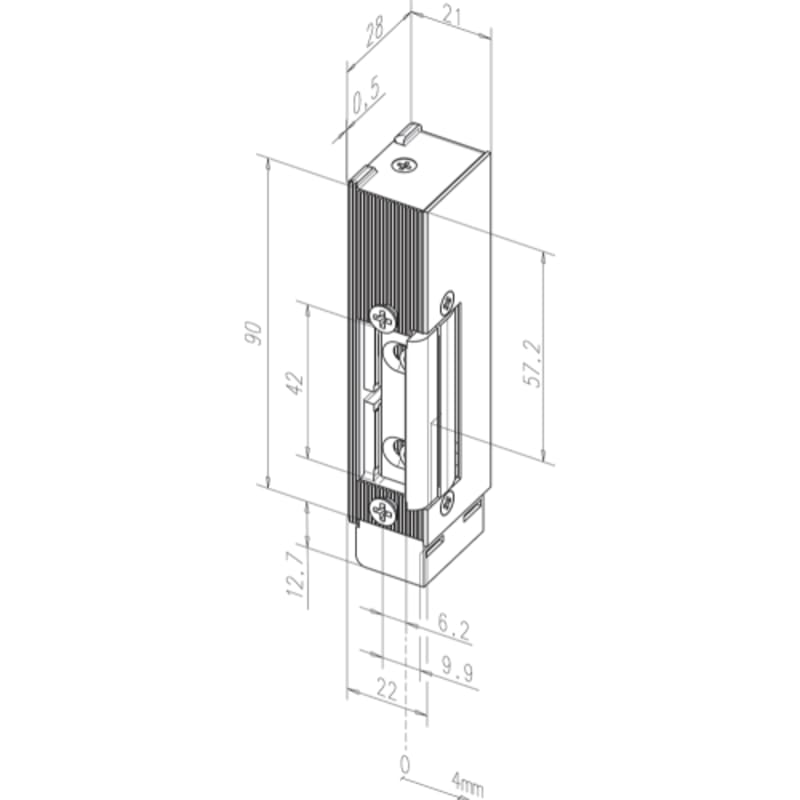

- Höhe: 103 mm
- Breite: 21 mm
- Tiefe: 28 mm
- Betriebstemperaturbereich: -15 °C bis +40 °C
- Einbaulage: senkrecht und waagerecht
- Geprüft nach: EN 14846:2008
- Für Feuerschutztüren geeignet: Ja
- Max. Fallenvorlast 12 V AC: 50 N
- Max. Fallenvorlast 24 V AC: 50 N
- Max. Fallenvorlast DC (50% Restwelligkeit) 12 V: 20 N
- Max. Fallenvorlast DC (50% Restwelligkeit) 24 V: 20 N
- Max. Fallenvorlast 12 V DC (stabilisiert): 10 N
- Max. Fallenvorlast 24 V DC (stabilisiert): 10 N
Richtung
links
Befestigungsart
zum Einlassen
Bauform
asymmetrisch
Einbaulage
horizontal/vertikal
Spannung (elektrischer Türöffner)
12/24 Volt
Zulassung
für Feuerschutz
Türart
Abschlusstür
Breite
21 mm
Tiefe
28 mm
Höhe
103 mm
max. Betriebstemperatur
40 °C
Marke
effeff
