Meesenburg Artikelnummer: 0000422659
Meesenburg Artikelbezeichnung:
FS-TÜRÖFFNER 118 FRR O.STULP 10-24V GS/WS (11-13V GS EE) UNI 118FRR------A71
Hersteller Artikelnr.:
118FRR------A71
EAN:
4042203417441
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung

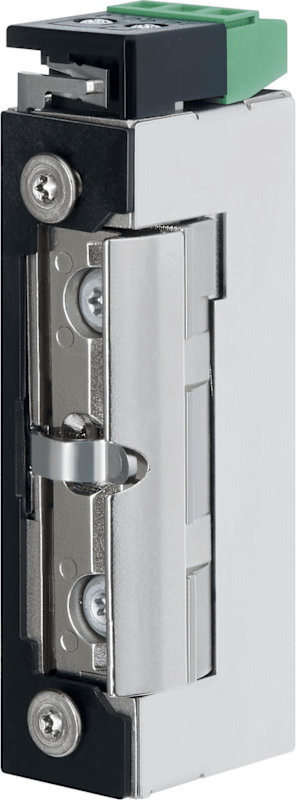

Effeff FH-Türöffner 118FRR ohne Stulp
Produkteigenschaften
technische Daten
- Türöffner Spannung: 10-24 V AC/DC
- Verstellbare Falle (FF, FaFix®): Ja
- Rückmeldekontakt (RR): Ja
- Arbeitsstrom: Ja
- Bipolare Schutzdiode: Ja
- Dauerstromfest: 11-13 V DC
- Nennwiderstand: 43 Ohm
- Schaltleistung Rückmeldekontakt: 24 V / 1 A
- Stromaufnahme 12 V AC: 250 mA
- Stromaufnahme 12 V DC (stabilisiert): 280 mA
- Stromaufnahme 24 V AC: 500 mA
- Stromaufnahme 24 V DC (stabilisiert): 560 mA
- Festigkeit gegen Aufbruch: 9000 N

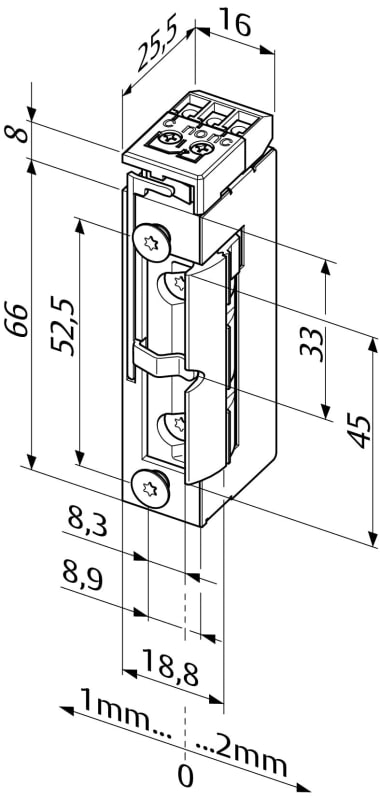

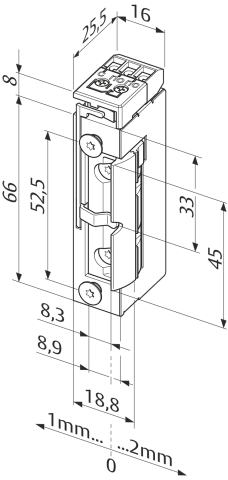

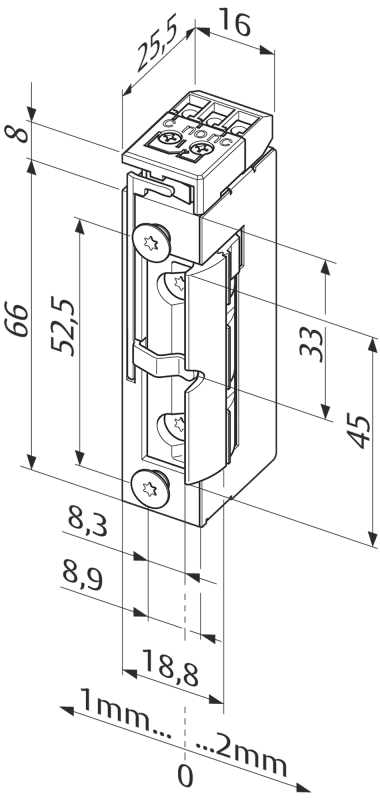

- Höhe: 74 mm
- Breite: 16 mm
- Tiefe: 25,5 mm
- FaFix® Verstellbereich: 3 mm
- Falleneingrifftiefe: 6 mm
- Betriebstemperaturbereich: -15 °C bis +40 °C
- Lastzyklen werksinterne Prüfung: 250000
- Einbaulage: senkrecht und waagerecht
- Für Feuerschutztüren geeignet: Ja
- Max. Fallenvorlast 12 V AC: 200 N
- Max. Fallenvorlast 12 V DC (stabilisiert): 50 N
- Max. Fallenvorlast 24 V AC: >350 N
- Max. Fallenvorlast 24 V DC (stabilisiert): 200 N
- VdS-Anerkennung: Z114003
Produkteigenschaften
- Befestigungsart: zum Einlassen
- Bauform: symmetrisch
- Einbaulage: waagerecht, senkrecht
- Entriegelung: ohne
- Einsatzbereich: Türrahmen
- Basis: FH-Türöffner
- Ausführung: ohne Schließblech
- Funktion: Arbeitsstrom
- DIN-Richtung: DIN Links-Rechts
- Spannungsart: AC/DC
- Betriebstemperatur min.: -15 °C
- Ergänzung: mit verstellbarer Falle, mit Diode, mit Rückmeldekontakt, mit elektrischer Dauerentriegelung
- Betriebstemperatur max.: 40 °C
- Stromanschluss: klemmbar, steckbar
- Zulassung: für Feuerschutz
- Öffnerbreite: 16 mm
- Öffnerhöhe: 74 mm
- kompatibel: zu Einsteckschloss nach DIN 18250, zu Standard Schließblech
- Öffnertiefe: 25,5 mm
- Verstellbereich Falle: 3 mm
- Aufbruchfestigkeit: 9.000 N
- Spannung min.: 10 V
- Spannung max.: 24 V
- Nennwiderstand: 43 O
- Türart: Abschlusstür
- Türflügelanzahl: zweiflügelig,einflügelig
- Türausprägung: Türe gefälzt, Türe stumpf
- Rahmenwerkstoff: Holz, Kunststoff, Aluminium
- Falleneingrifftiefe: 6 mm
- Dauerstromfest DC min.: 11 V
- Dauerstromfest DC max.: 13 V
- Stromaufnahme AC bei 12V: 250 mA
- Stromaufnahme AC bei 24V: 500 mA
- Stromaufnahme DC bei 12V: 280 mA
- Stromaufnahme DC bei 24V: 560 mA
- Fallenvorlast AC max. bei 12V: 200 N
- Fallenvorlast AC max. bei 24V: >350 N
- Fallenvorlast DC max. bei 12V: 50 N
- Fallenvorlast DC max. bei 24V: 200 N
- Norm: DIN EN 14846
Richtung
links/rechts
Befestigungsart
zum Einlassen
Bauform
symmetrisch
Einbaulage
horizontal/vertikal
Spannung (elektrischer Türöffner)
10 - 24 Volt
Zulassung
für Feuerschutz
Türart
Abschlusstür
Breite
16 mm
Tiefe
25.5 mm
Höhe
74 mm
Falleneingrifftiefe
6 mm
max. Betriebstemperatur
40 °C
Marke
effeff
