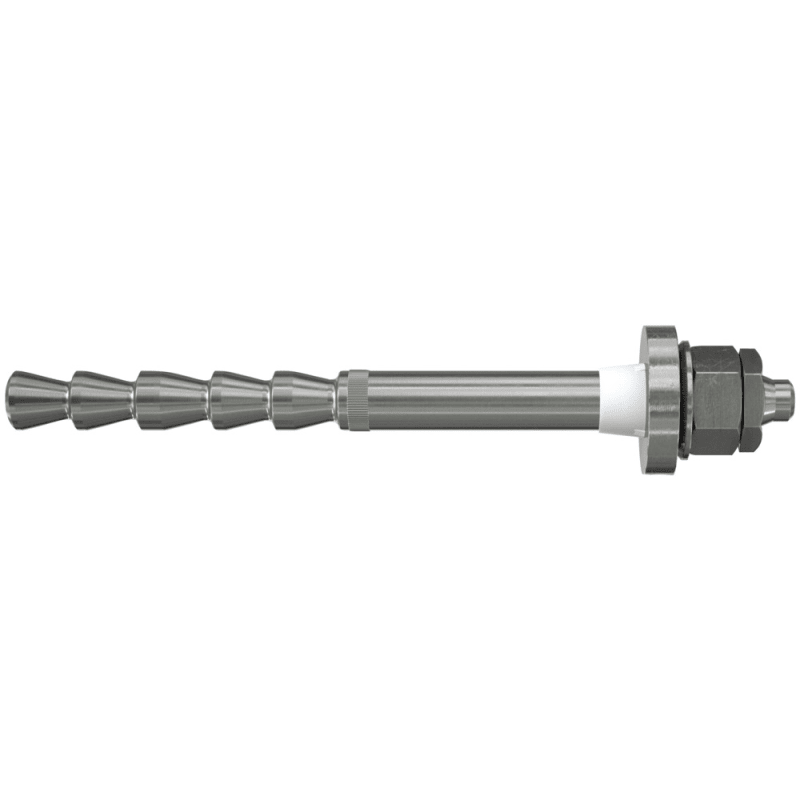

Fischer Highbond-Anker dynamic FHB-A dyn 16 x 125/50 HCR, 093445
Der fischer Highbond-Anker dynamic FHB-A dyn wird aus hochkorrosionsbeständigem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker wird mit dem Highbond-Spezialmörtel FIS HB verarbeitet.
mehr erfahren
Meesenburg Artikelnummer: 0000345794
Meesenburg Artikelbezeichnung:
HIGHBOND DYNAMIC FHB-A DYN 16X125/50 C 093445 VE= 10
Hersteller Artikelnr.:
093445
EAN:
4006209934456
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
Der fischer Highbond-Anker dynamic FHB-A dyn wird aus hochkorrosionsbeständigem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker wird mit dem Highbond-Spezialmörtel FIS HB verarbeitet. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und garantiert eine optimale Lastverteilung. Dadurch können dynamische Schwell- und Wechsellasten aufgenommen werden. Der fischer Highbond-Anker dynamic FHB-A dyn ist ideal geeignet, um in Tunneln beispielsweise Schilderbrücken oder Strahlventilatoren zu befestigen.
Produkteigenschaften

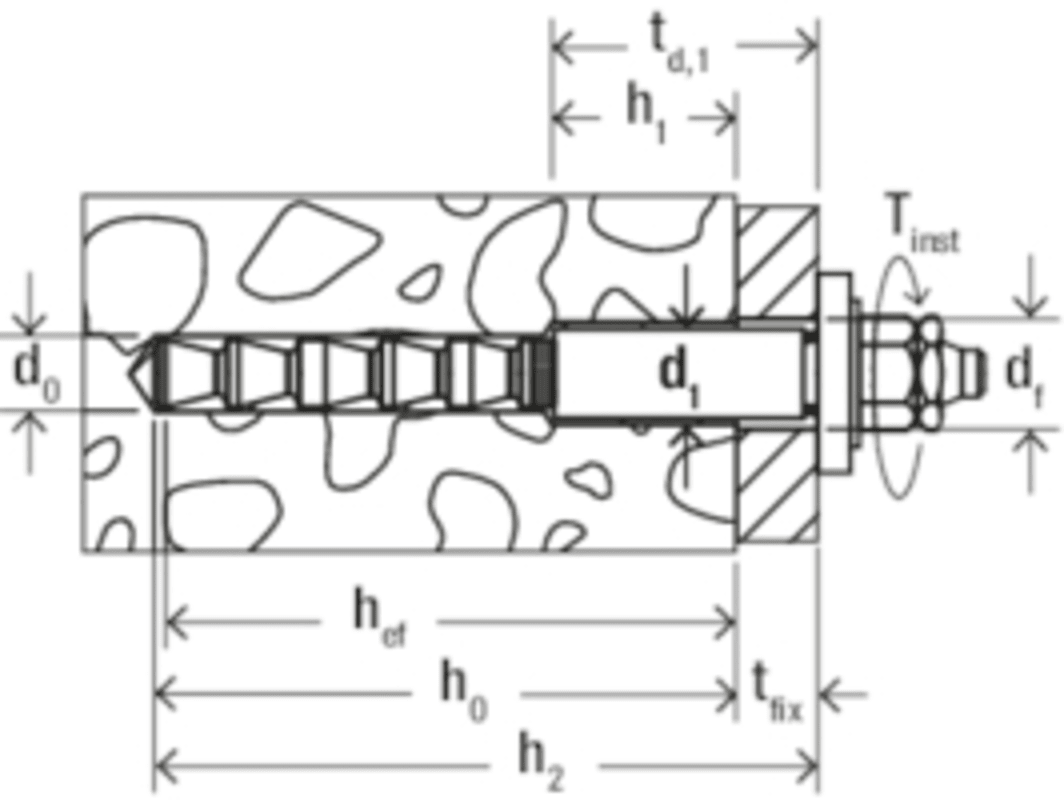

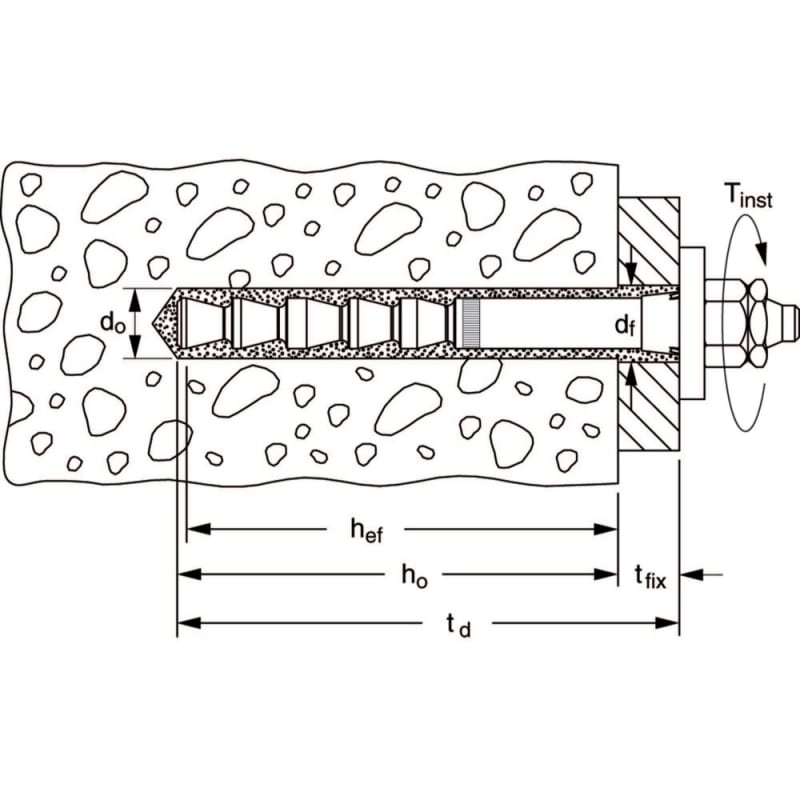

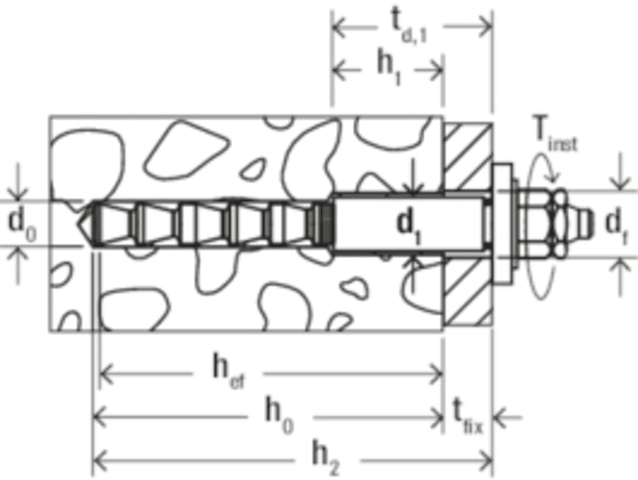

Technische Daten
Bohrtiefe durch Anbauteil: 180 [mm]
Bohrernenndurchmesser: 18 [mm]
Gewindemaß (metrisch): 16 [mm]
Anwendungsbedingungen: vorwiegend nicht ruhende (dynamische) Lasten
Anwendungsbedingungen: besonders aggressive Umgebung
Material: hochkorrosionsbeständiger Stahl 1.4529
Verpackungsvariante: Faltschachtel
Gewinde: M16
Länge: 225 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 180 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 180 [mm]
Min. - max. Nutzlänge: 10 - 50 [mm]
Mit Mörtelpatrone: Nein
Schlüsselweite: 24 [mm]
Skalenteile Mörtel: 9
Verankerungstiefe: 125 [mm]
Produkteigenschaften
- Die Highbond-Ankerstange dynamic FHB-A dyn wird in Verbindung mit dem Highbond-Spezialmörtel FIS HB gesetzt
- Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und sorgt für optimale Lastverteilung (Das erlaubt die Aufnahme von dynamischen Schwell- und Wechsellasten)
- Die Konengeometrie der Ankerstange FHB-A dyn sorgt für sicheres Nachspreizen unter dynamischer Beanspruchung und ermöglicht so den Einsatz in gerissenem Beton
- Die FHB-A dyn Ankerstange ist auch aus hochkorrosionsbeständigem Stahl erhältlich, dadurch ist sie für Anwendungen in aggressiver Atmosphäre, z. B. Tunneln, geeignet
- Das Highbond-Anker dynamic-System erreicht durch die zusätzliche Hülse bei der Ankerstange FHB-A dyn V noch höhere Querkräfte und bietet somit ein erhöhtes Maß an Sicherheit
Lieferumfang
Verpackungseinheit = 10
Oberfläche
blank
Werkstoff
1.4529
Oberflächenschutz
korrosionsgeschützt
Material
Stahl
Zulassung
Beton C20/25 bis C50/60, gerissen und ungerissen
Montageart
Durchsteckmontage
Verankerungsgrund
Beton
Länge
225 mm
Gewicht
4340 g
Durchmesser
16 mm
Min. Bohrlochtiefe
180 mm
Bohrdurchmesser
18 mm
Marke
fischer
Herstellerfarbe
stahlfarbig
Basisfarbe
silber
