effeff Kabelübergang 10314.20

effeff Kabelübergang 10314.20

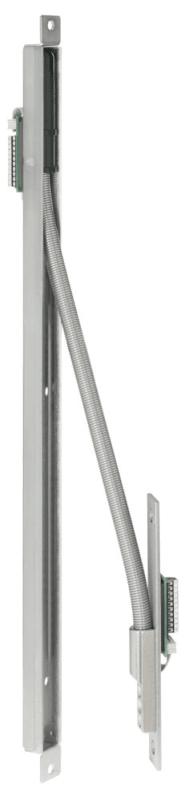

Kabelübergang in langer Ausführung

mehr erfahren
Meesenburg Artikelnummer: 0000350166
Meesenburg Artikelbezeichnung: KABELÜBERGANG STECKBAR 10-POLIG 10314.20.....00
Hersteller Artikelnr.: 10314-20-----00
EAN: 4042203335622
Verkaufseinheit
x
Anzahl:
=
Stück
Online Verfügbarkeit
Standort Verfügbarkeit
Verfügbarkeitsabfrage und Standortinformationen. Click & Collect ist aktuell noch nicht verfügbar.
Preis / Stück
    exkl. MwSt. zzgl. 3% MEZ

    Produktvorteile

    Kabelübergang für verdeckte Montage
    Mit integriertem Flexkabel gegen Kabelbruch
    Klemm-/Steck Anschlusstechnik 10-polig
    Einseitige Einbauwanne für Holz-, Metall- und Kunststoffprofile geeignet
    Als Zubehör für die Einbauwanne in Holzprofile bietet sich das Zubehör-Set 10313-24 mit 2 Radius-Endstücken an
    Produkteigenschaften
    Produkteigenschaften

    Beschreibung

    Kabelübergang in langer Ausführung
    Produkteigenschaften
    technische Daten
    • Betriebsnennspannung: 24 V +20%
    • Max. Stromaufnahme: 1 A 100% ED, 4 A max. 1 sec. 10% ED
    • Version: Steckbar
    • Ausführung: Einseitige Einbauwanne / Montageblech eckig
    • Material Montageblech/Wanne: Edelstahl
    • Material Spiralschlauch: Edelstahl
    • Max. zulässige Drehung horizontal: 200 mm
    • Länge Wanne / Montageblech: 519 mm / 200 mm
    • Breite Wanne / Montageblech: 24 mm / 24 mm
    • Tiefe Wanne / Montageblech: 33 mm / 19 mm
    • Zyklen bei 180° Drehungen: 1000000
    • Signalübertragung: 10-polig
    Produkteigenschaften
    • Zarge und Tür können getrennt gefertigt und geliefert werden.
    • Die Funktion der elektrischen Komponenten kann im Werk an dieser Schnittstelle schon geprüft werden.
    • Türflügel und Zarge können zum Einbau getrennt werden, ohne dass elektrotechnische Kenntnisse beim Monteur vorhanden sein müssen.
    • Die Klemm-Steckverbindung auf der Zargenseite kann zum direkten Anschluss an die Hausinstallation genutzt werden, ohne dass eine Verteilerdose zwischengesetzt werden muss.
    • Ein hochwertiges Spezialkabel im Kabelübergang sorgt für eine hohe Lebensdauer dieses durch Bewegung stark belasteten Bauteils.
    • Verschleiß durch Scheuerstellen im Kabelübergang wird ausgeschlossen.
    • Einfache Trennung von Türflügel und Zarge bei Reparatur – keine elektrotechnische Kenntnisse notwendig.
    • Schnittstelle zu Gebäudeinstallation – leichter Anschluss von Wartungsund Diagnosegeräten; dadurch einfaches Erkennen von Fehlerquellen und schnelle Beseitigung der Fehler.
    Richtung
    keine Angabe
    Befestigungsart
    zum Stecken
    Spannung (elektrischer Türöffner)
    24 Volt
    Material

    Edelstahl

    Breite
    24 mm
    Tiefe
    32.5 mm
    Höhe
    519 mm
    Länge
    519 mm
    Marke
    effeff
    Herstellerfarbe
    Edelstahl
    Basisfarbe

    silber

    Kontaktinformation des Herstellers

    ASSA ABLOY Sicherheitstechnik GmbH
    Bildstockstraße 20
    72458 Albstadt
    Deutschland
    Tel.: +49 74311230
    albstadt@assaabloy.com
