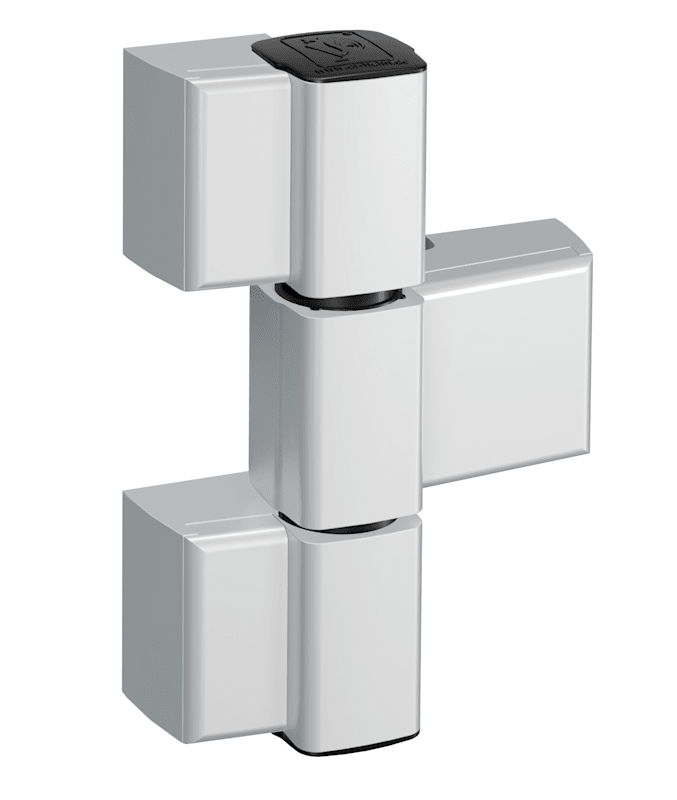

Dr. Hahn Serie 60 AT 3-teilig - für Türen aus Aluminium- und Stahlprofilen - 84 , EV1 , 1
Die Weiterentwicklung der Hahn Serie 60 AT optimiert das Design und perfektioniert die Technik. Aus der Vielzahl an Befestigungsvarianten kombiniert der Türenbauer genau die Bandausführung, die er für
mehr erfahren
Meesenburg Artikelnummer: 0009357792
Meesenburg Artikelbezeichnung:
SERIE 60 AT, OHNE BEFESTIGUNG M7621E000
Hersteller Artikelnr.:
M7621E000
EAN:
4030778106242
Anwendungsgebiete
Produkteigenschaften
Downloads
Anwendungsgebiete
Anwendungsgebiete
Produkteigenschaften
Beschreibung
Die Weiterentwicklung der Hahn Serie 60 AT optimiert das Design und perfektioniert die Technik. Aus der Vielzahl an Befestigungsvarianten kombiniert der Türenbauer genau die Bandausführung, die er für seine Einbausituation benötigt. Einkammer-Systeme werden mit der Befestigungsplatte bedient. Für Mehrkammer-Systeme ab einer Mindestwandstärke von 1,6 mm ist die Hahn Anker-Schraube das Mittel der Wahl. Spezielle Anforderungen, z. B. druckempfindliche oder verblendete Profile, lassen sich perfekt mit dem Hahn Schraub-Anker bedienen. Durch konstruktive Veränderungen kann der Türflügel in der neuen Ausführung horizontal um ± 2,5 mm bewegt werden. In der Höhe lässt sich das Element weiterhin um + 3 mm und – 2 mm einrichten. Die bedeutendste Erleichterung für den Türenbauer ist allerdings, dass er den Flügel für die Einstellung des Dichtungsandrucks in den allermeisten Fällen nicht mehr ausheben muss.
Produkteigenschaften
Technische Daten
Aufschraubband ohne Befestigung
Produkteigenschaften
- Material: Gefertigt aus stranggepresstem Aluminium
- Befestigungsart: Befestigung über Anker-Schraube, Schraub-Anker oder Befestigungsplatten

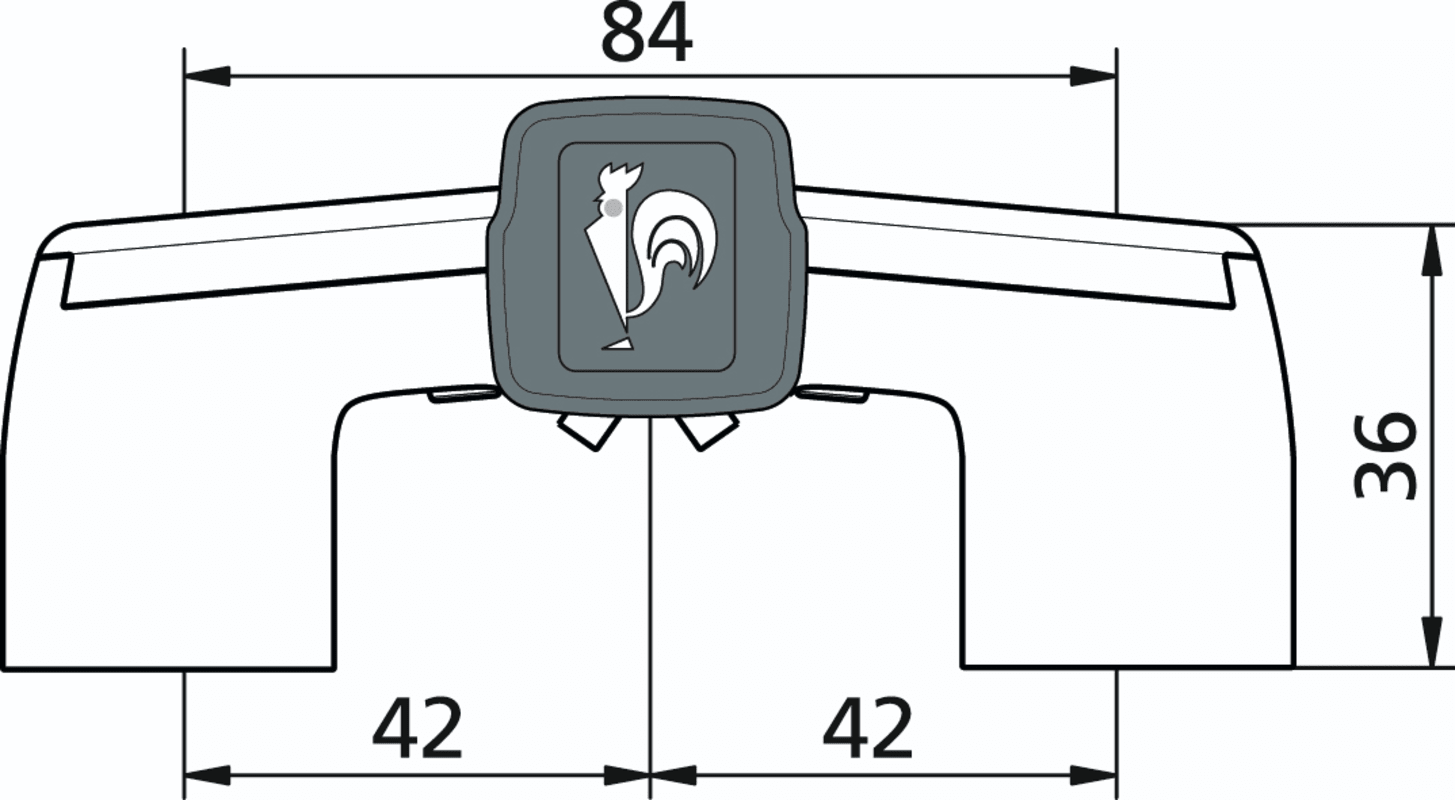

- Ausführung: Drehpunkt 20 mm
- Belastbarkeit: In Abhängigkeit der Profilausführung max. 140 kg
- Verstellbarkeit: Türflügel in 6 Richtungen verstellbar. Horizontalverstellung stufenlos ± 2,5 mm. Vertikalverstellung über integrierte Hebespindel, stufenlos + 3 mm / –2 mm. Dichtungsandruck ± 0,5 mm, einzelne Varianten erfordern Ausheben des Flügels.
- DIN links / DIN rechts verwendbar
- Farbausführungen: Bänder in Eloxaltönen und RAL-Farben lieferbar
- Öffnungswinkel >180°
- Lagerstelle wartungsfrei
Lieferumfang
Befestigungsmittel sind separat zu bestellen
Oberfläche
eloxiert
Richtung
links/rechts
Verstellbar
6 Richtungen
Befestigungsart
Ohne Befestigung
Farbe Abdeckkappen
schwarz
Material
Aluminium
Tragkraft (max.)
220 kg
Höhenverstellung max.
3 mm
Höhenverstellung min.
-2 mm
Seitenverstellung max.
2.5 mm
Seitenverstellung min.
-2.5 mm
Andruckverstellung max.
0.5 mm
Andruckverstellung min.
-0.5 mm
Marke
Dr. Hahn
Herstellerfarbe
silberfarbig EV1
Basisfarbe
silber
