Produkteigenschaften

Beschreibung

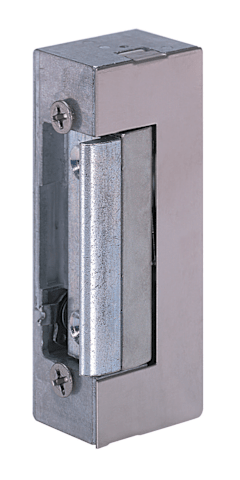

Modell mit mechanischer Entriegelung (Tagesentriegelung). Zusätzlich verfügt dieser Türöffner über eine verstärkte Fallenfeder.

Produkteigenschaften

technische Daten

• Spannung: 6-12 V AC/DC
• Verstellbare Falle (FF, FaFix®): Ja
• Mechanische Entriegelung (E): Ja
• Arbeitsstrom: Ja
• Nennwiderstand 12 V: 9 Ohm
• Nennwiderstand 6 V: 9 Ohm
• Stromaufnahme 12 V AC: 1100 mA
• Stromaufnahme 6 V AC: 550 mA
• Stromaufnahme DC (50% Restwelligkeit) 12 V: 1200 mA
• Stromaufnahme DC (50% Restwelligkeit) 6 V: 630 mA
• Stromaufnahme 12 V DC (stabilisiert): 1300 mA
• Stromaufnahme 6 V DC (stabilisiert): 660 mA
• Festigkeit gegen Aufbruch: 3500 N
• Höhe: 75 mm
• Breite: 20,5 mm
• Tiefe: 28 mm
• Betriebstemperaturbereich: -15 °C bis +40 °C
• Max. Fallenvorlast 6 V AC: 80 N
• Max. Fallenvorlast 12 V AC: 150 N
• Max. Fallenvorlast DC (50% Restwelligkeit) 6 V: 80 N
• Max. Fallenvorlast DC (50% Restwelligkeit) 12 V: 90 N
• Max. Fallenvorlast 6 V DC (stabilisiert): 10 N
• Max. Fallenvorlast 12 V DC (stabilisiert): 50 N

Produkteigenschaften

• Ausführung: ohne Schließblech
• Bauform: symmetrisch
• Ergänzung: mit verstellbarer Falle
• DIN-Richtung: DIN Links-Rechts
• Einbaulage: senkrecht, waagerecht
• Entriegelung: mechanisch
• Funktion: Arbeitsstrom
• Kompatibel: zu Standard Schließblech
• Befestigungsart: zum Einlassen
• Material Gehäuse: Zinkdruckguss
• Einzelteilmaterial Falle: Zinkdruckguss
• Einzelteilmaterial Aufschraubstück: Zinkdruckguss
• Öffnerbreite: 20,5 mm, Öffnerhöhe: 75 mm, Öffnertiefe: 28 mm
• Spannung min.: 6 V, Spannung max.: 12 V
• Spannungsart: AC/DC
• Stromanschluss: klemmbar, steckbar
• Stromart: AC/DC
• Stromaufnahme AC bei 6V: 550 mA
• Stromaufnahme AC bei 12V: 1100 mA
• Stromaufnahme DC bei 6V: 660 mA
• Stromaufnahme DC bei 12V: 1300 mA
• Fallenvorlast AC max. bei 6V: 80 N
• Fallenvorlast AC max. bei 12V: 150 N
• Fallenvorlast DC max. bei 6V: 10 N
• Fallenvorlast DC max. bei 12V: 50 N
• Aufbruchfestigkeit: 3500 N
• Betriebstemperatur min.: -15 °C
• Betriebstemperatur max.: 40 °C
• Nennwiderstand: 9,1 O
• Türart: Abschlusstür
• Türausprägung: Türe gefälzt
• Türe stumpf
• Türflügelanzahl: einflügelig
• Rahmenwerkstoff: Holz, Aluminium, Kunststoff
• Zulassung: entsprechende Standard Zulassung

Richtung

links/rechts

Spannung (elektrischer Türöffner)

6 - 12 Volt

Breite

20.5 mm

Tiefe

28 mm

Höhe

75 mm

Marke

effeff
